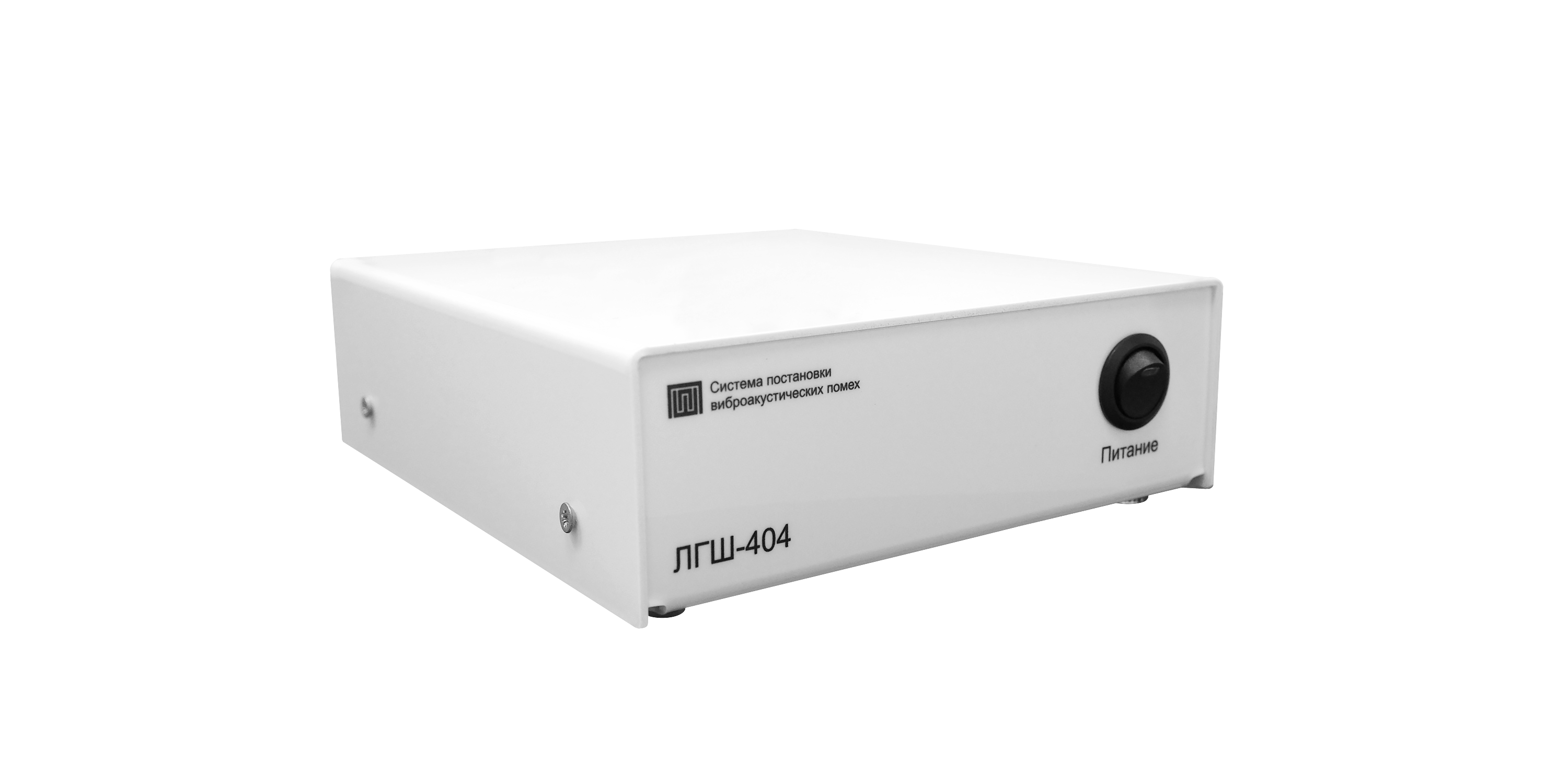

Система постановки виброакустических и акустических помех

«ЛГШ-404»

  • Сертифицирован ФСТЭК России по 2 классу защиты
  • Возможность установки в ВП до 2 категории включительно
  • Заключение по результатам специальной проверки
  • Возможность изменения комплектации

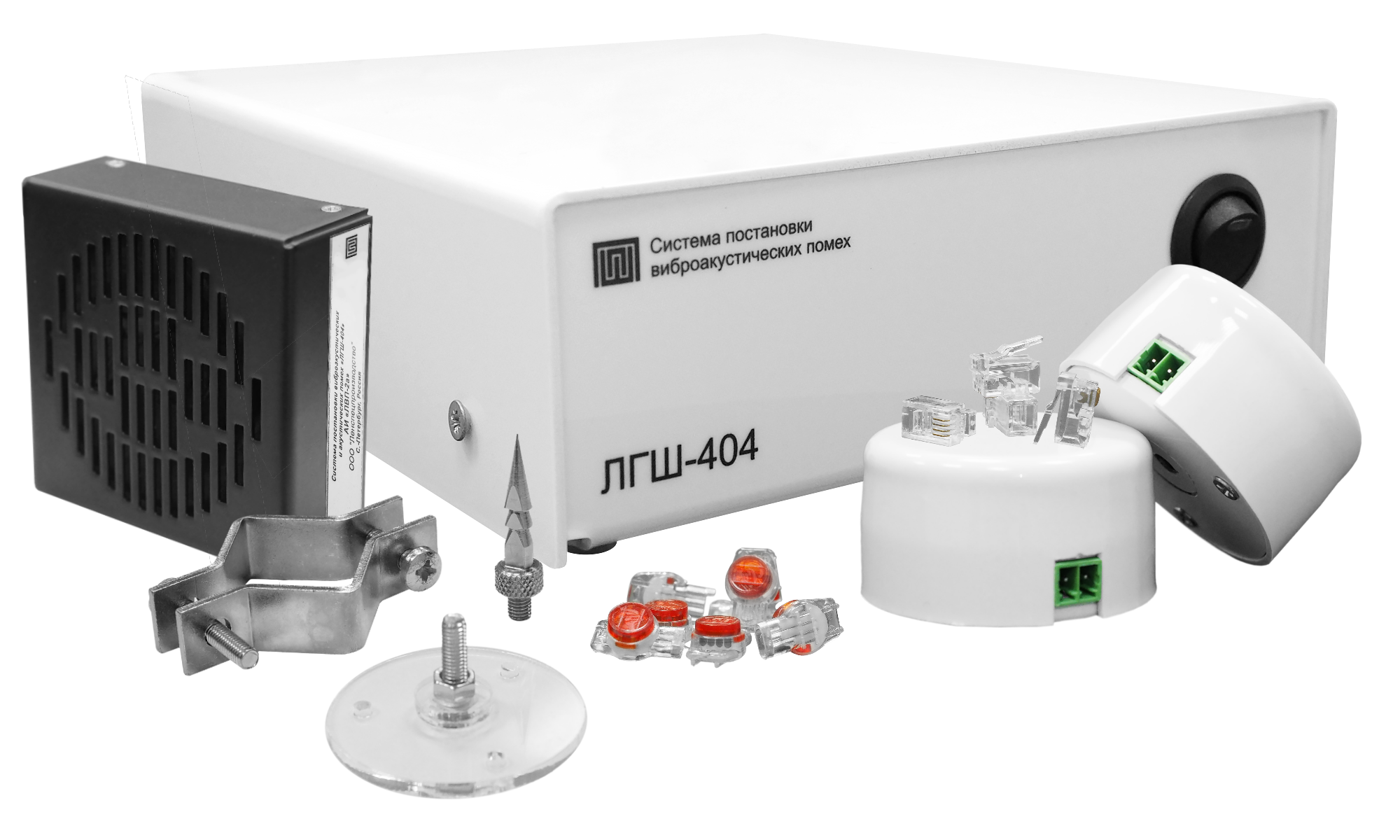

Состав системы

Изделие предназначено для защиты акустической речевой информации от утечки по виброакустическому и акустическому каналам. Изделие соответствует типу «А» – средства акустической и вибрационной защиты информации с центральным генераторным блоком и подключаемыми к нему по линиям связи пассивными (не содержащими в своей конструкции индивидуальные задающие источники шума, требующие электропитания) преобразователями.
Изделие оснащено счетчиком учета времени наработки, учитывающим и отображающим в часах и минутах суммарное время работы Изделия в режиме формирования маскирующих помех
Изделие оснащено визуальной системой индикации нормального режима работы и визуально-звуковой системой индикации аварийного режима (отказа)
Конструкция Изделия обеспечивает защиту органов регулировки выходного шумового сигнала от несанкционированного изменения и обнаружение несанкционированного доступа к ним
Устройство и работа
Изделие представляет собой генератор шумовых помех и подключаемые к нему по линиям связи пассивные преобразователи – вибровозбудители «ЛВП-10» и акустические излучатели «ЛВП-2а». Генераторный блок оснащен двумя независимыми выходами, к каждому из этих выходов могут быть подключены преобразователи. К генераторному блоку можно подключить не более 40 преобразователей, при этом к каждому выходу подключается не более 20. Подключение «ЛВП-10» и «ЛВП-2а» для удобства можно осуществлять на разные выходы генераторного блока.
В Изделии предусмотрена возможность регулировки уровня шумового сигнала и частотной коррекции сигнала для каждого выхода в отдельности, а также возможность дистанционного включения и выключения при помощи проводного пульта дистанционного управления. В качестве пульта ДУ может использоваться программно-аппаратный комплекс «Паутина».
Органы управления и регулировки

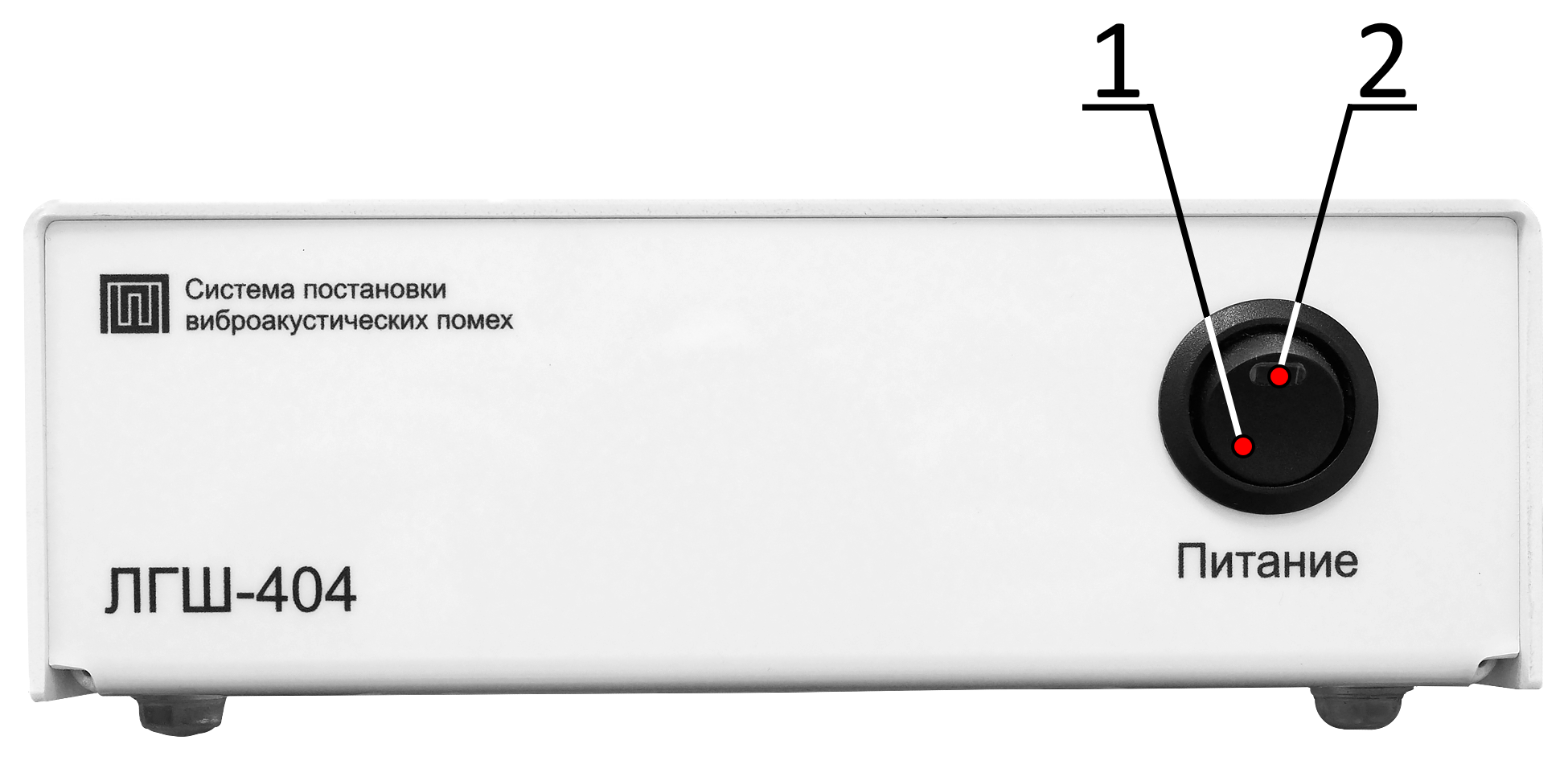

Передняя панель генераторного блока:
1 - кнопка «Питание»
2 - индикатор включения

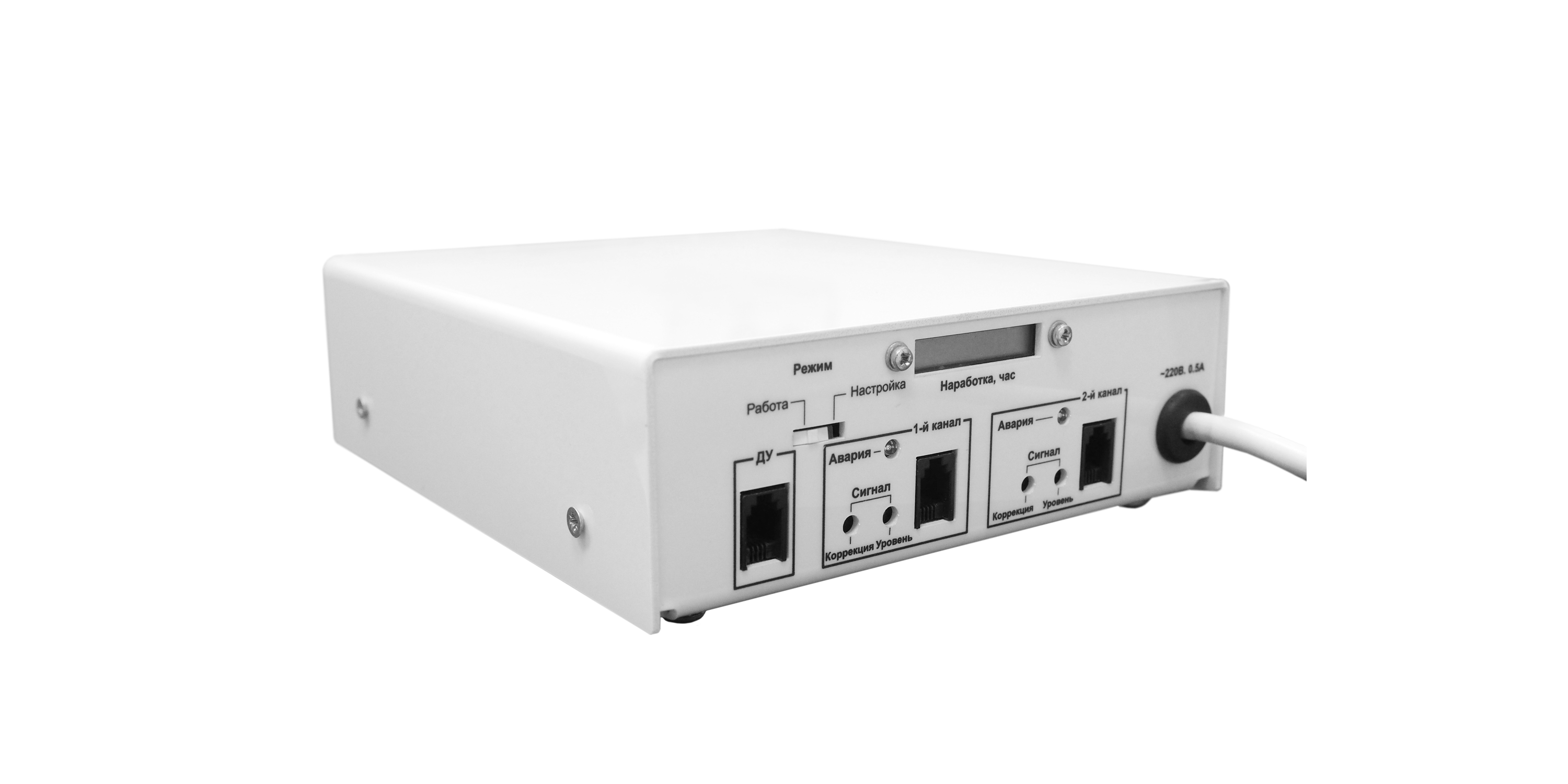

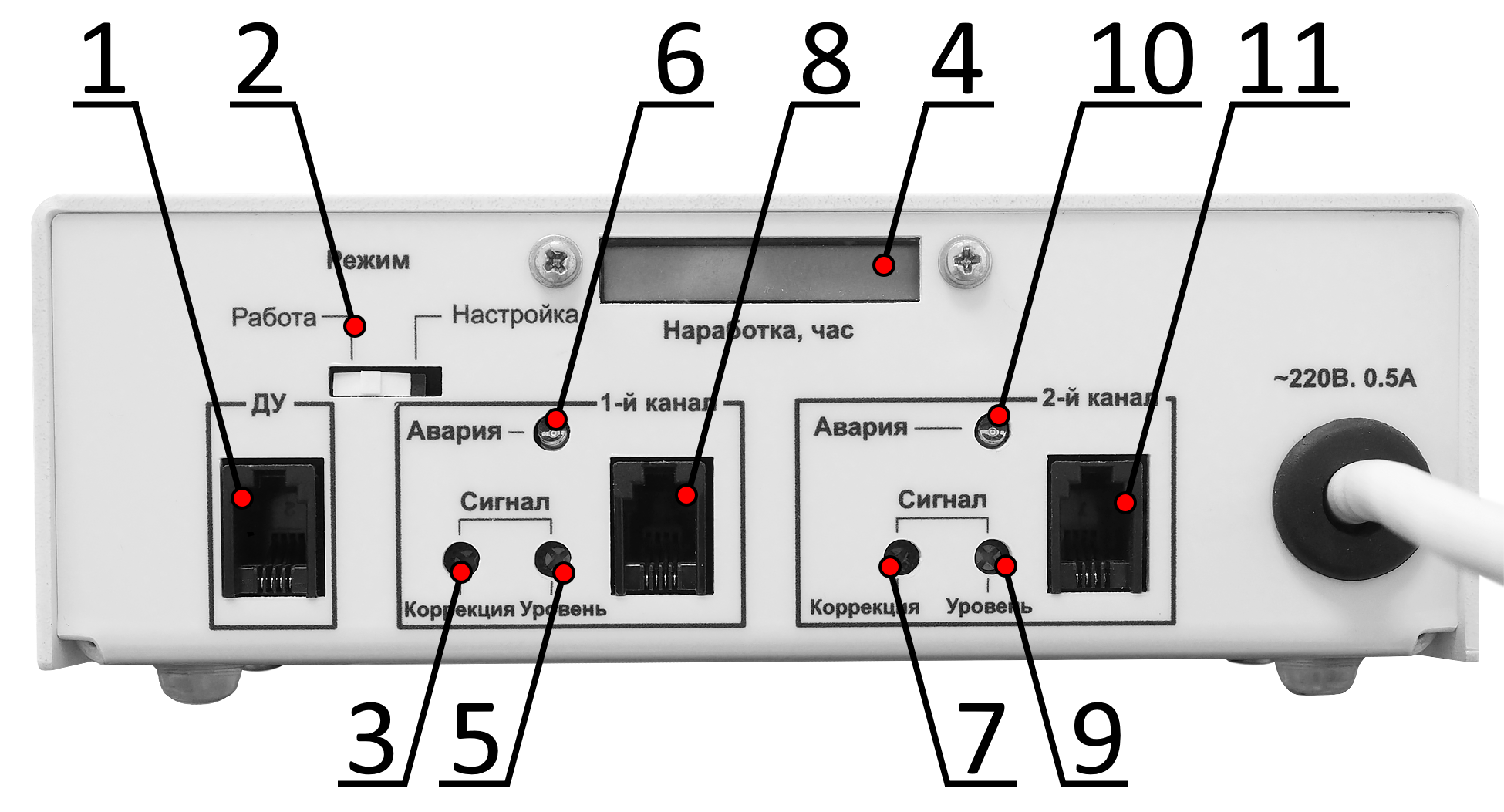

Задняя панель генераторного блока:
1 - разъем для подключения пульта ДУ
2 - переключатель режимов работы
3 - регулятор частотной коррекции первого выхода
4 - счетчик учета времени наработки
5 - регулятор уровня выходного сигнала первого выхода
6 - индикатор состояния первого выхода
7 - регулятор частотной коррекции второго выхода
8 - разъем для подключения нагрузки к первому выходу
9 - регулятор уровня выходного сигнала второго выхода
10 - индикатор состояния второго выхода
11 - разъем для подключения нагрузки к второму выходу
Режимы работы
Наименование Описание
Работа Осуществляется генерация электрических шумовых сигналов, ведется учет суммарного времени работы, контроль наличия выходного шумового сигнала, а также количества подключенных преобразователей.
Аварийный режим Работа Изделия нарушена, учет времени работы не ведется, выполняется оповещение о нарушении работы при помощи световой и звуковой сигнализации.
Настройка Предназначен для настройки Изделия; учет времени работы Изделия не ведется.
Измерение Изделие находится в данном режиме после переключения между режимами «Настройка» и «Работа». Проводится измерение электрического сопротивления нагрузки для возможности последующего отслеживания ее изменения. После проведения необходимых измерений Изделие автоматически переходит в режим «Работа».
Эксплуатационные ограничения
В месте установки генераторного блока должна обеспечиваться естественная циркуляция воздуха
Монтаж и установку Изделия необходимо осуществлять в обесточенном состоянии
Не допускается попадание влаги на корпус Изделия
Если Изделие находилось в условиях отрицательных температур, то перед включением Изделия его необходимо выдержать при комнатной температуре не менее 4-х часов
Монтаж Изделия и его настройку следует производить силами организации, имеющей лицензию на право оказания услуг в области технической защиты информации
Не рекомендуется размещать генераторный блок вблизи нагревательных приборов и других источников повышенного тепловыделения
Генераторный блок запрещается накрывать или располагать ближе 2 см к другим поверхностям. Запрещается располагать генераторный блок в замкнутых пространствах, затрудняющих или препятствующих воздухообмену вокруг генераторного блока
Запрещается включать Изделие без нагрузки
Не допускается подключение или отключение преобразователей во время работы Изделия
Запрещается эксплуатация при нарушении целостности изоляции кабелей
Подключаемые устройства

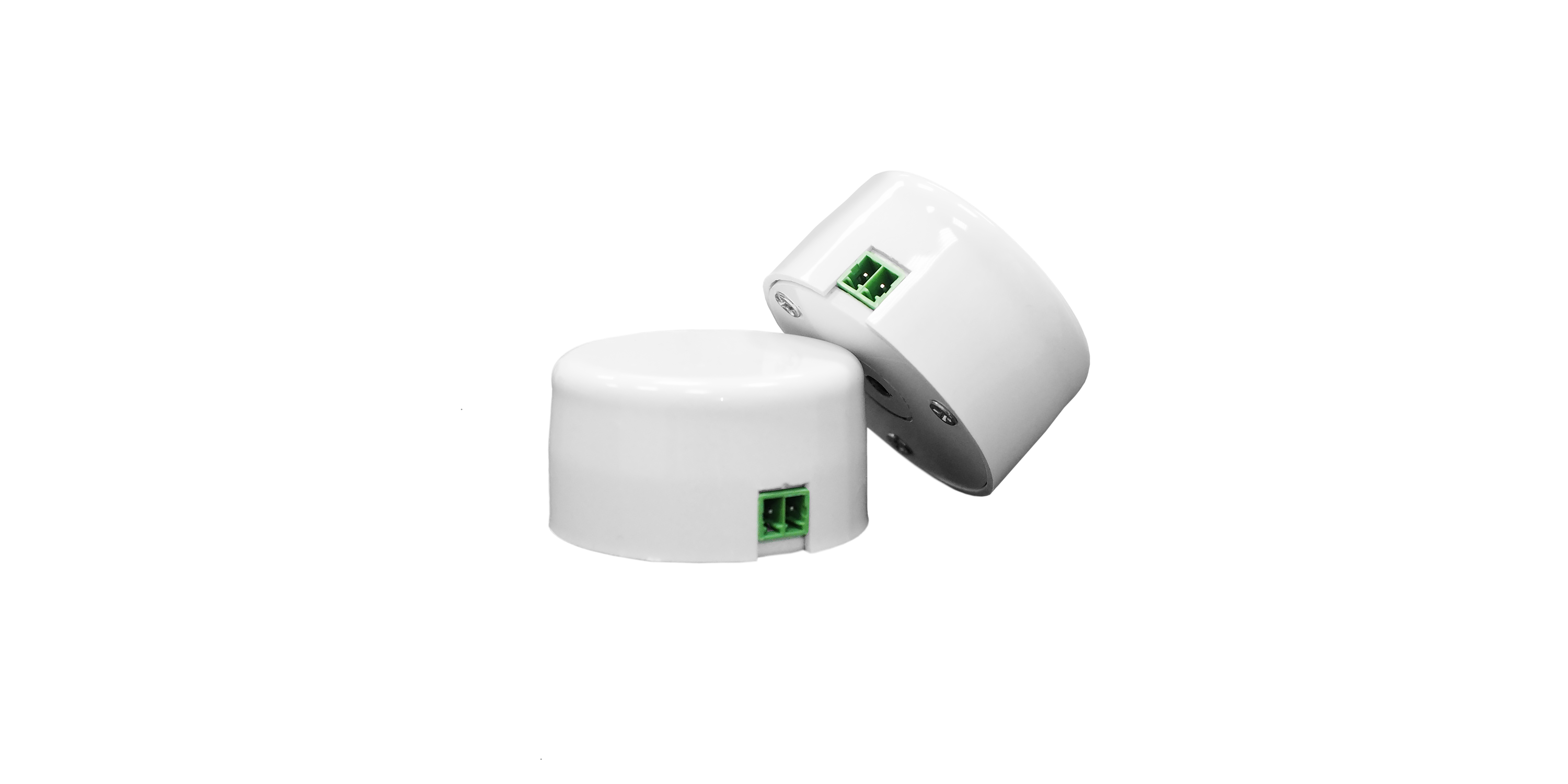

Вибровозбудитель «ЛВП-10»

Вибровозбудитель «ЛВП-10» предназначен для возбуждения вибрационных колебаний. В зависимости от типа крепежа, он может устанавливаться на стекла оконных блоков, различные элементы строительных конструкций и инженерные коммуникации.

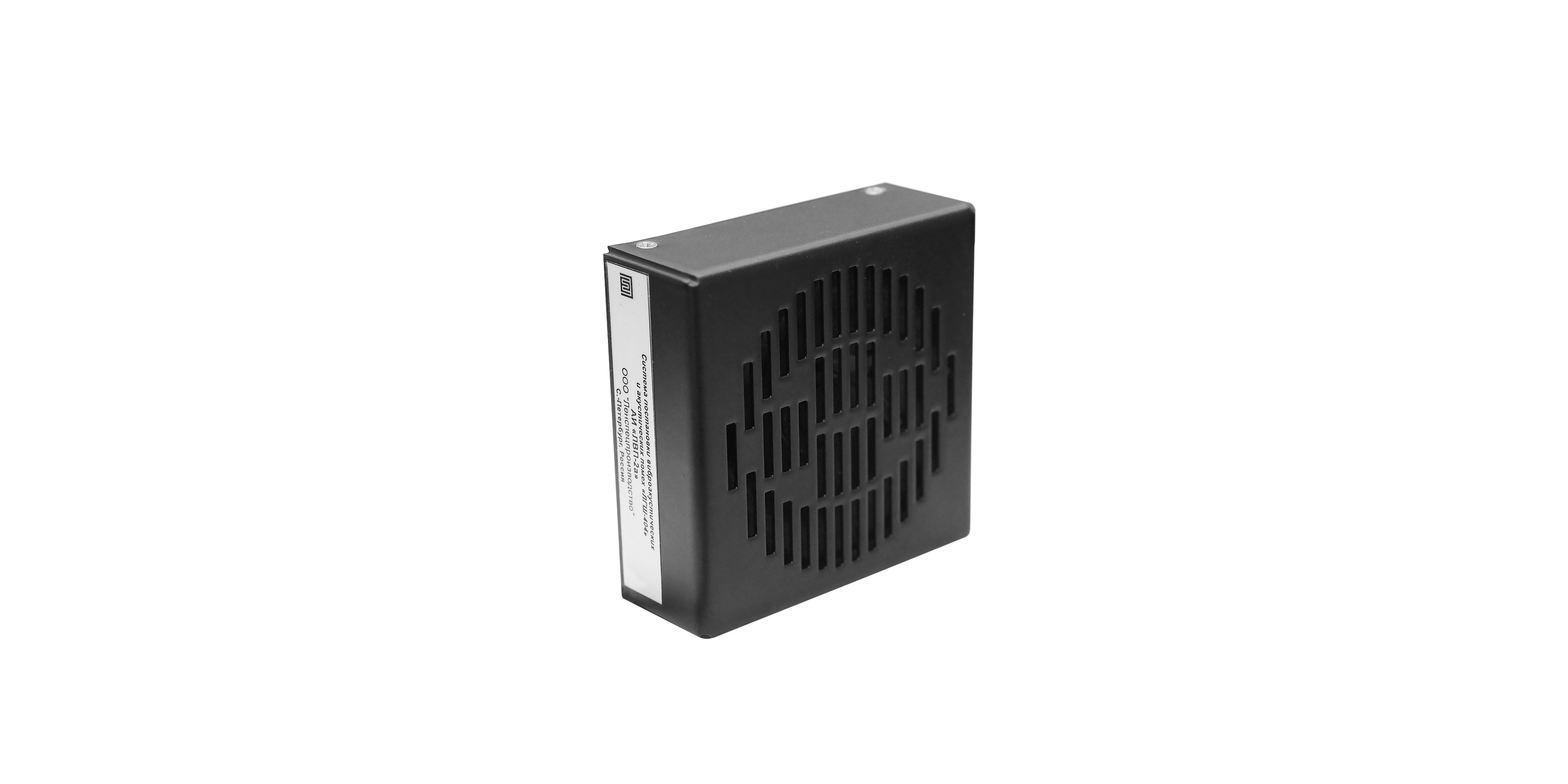

Акустический излучатель «ЛВП-2а»

Акустический излучатель «ЛВП-2а» предназначен для возбуждения маскирующих акустических помех в различных закрытых пространствах (таких как междверные проемы, воздуховоды и т.д.). Акустический излучатель «ЛВП-2а» оснащен специальным крепежным отверстием для монтажа.

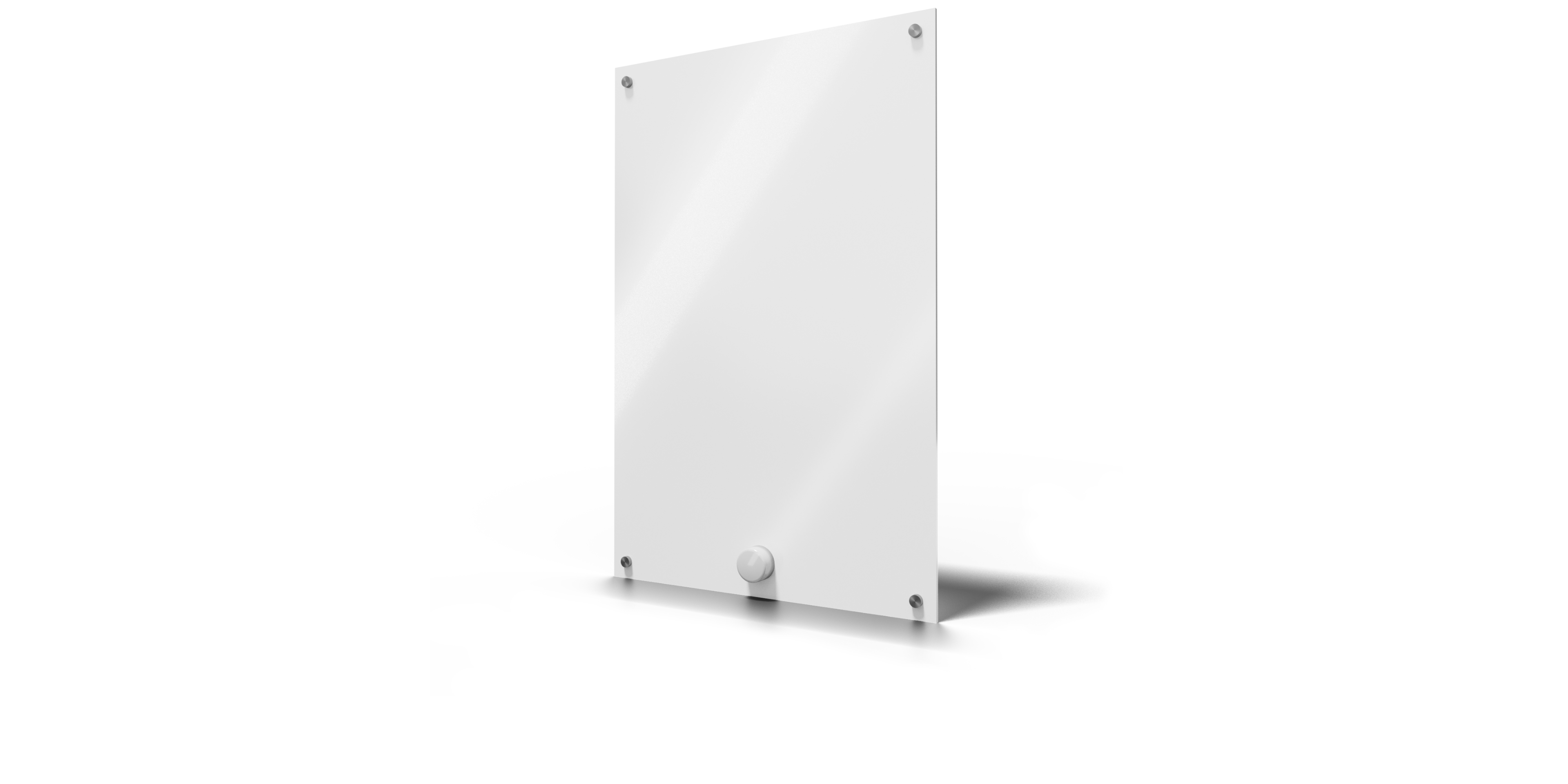

Виброэкран «ЛИСТ-1»

Виброэкран предназначен для защиты акустической речевой информации от лазерных микрофонов и от считывания артикуляции говорящего человека из-за пределов помещения с использованием оптико-электронных средств. Изделие может применяться для защиты от просмотра информации, отображаемой на экранах технических средств, предназначенных для обработки информации.

Прерыватели «ЛУР»

Предназначены для использования в слаботочных линиях для размыкания линий питания, телефонных линий и сетей с использованием интерфеса Ethernet.

Характеристики


Характеристика Значение
Диапазон рабочих частот акустического и вибрационного шумового сигнала Изделия, Гц, не менее 175-11200
Октавный уровень звукового давления шумового сигнала на расстоянии 1 м от акустического излучателя в октавной полосе частот со среднегеометрической частотой:
  • 250 Гц, дБ(2*105 Па)
  • 500 Гц, дБ(2*105 Па)
  • 1000 Гц, дБ(2*105 Па)
  • 2000 Гц, дБ(2*105 Па)
  • 4000 Гц, дБ(2*105 Па)
  • 8000 Гц, дБ(2*105 Па)
 Согласно Т САВЗ
Октавный уровень переменной силы шумовых вибрационных сигналов в октавной полосе частот со среднегеометрической частотой:
  • 250 Гц, дБ(мкН)
  • 500 Гц, дБ(мкН)
  • 1000 Гц, дБ(мкН)
  • 2000 Гц, дБ(мкН)
  • 4000 Гц, дБ(мкН)
  • 8000 Гц, дБ(мкН)
 Согласно Т САВЗ для зашумления ограждающих и инженерных конструкций помещения
Значения интервала корреляции по времени, согласно Т САВЗ для САВЗ 2 класса защиты
Энтропийный коэффициент качества шумового сигнала, согласно Т САВЗ для САВЗ 2 класса защиты
Мощность, потребляемая от сети, не более, Вт 25
Напряжение питания генераторного блока от сети переменного тока, В 127-242
Габаритные размеры генераторного блока, не более, мм 188х160х60
Габаритные размеры вибровозбудителя «ЛВП-10», не более, мм 55x55x30
Габаритные размеры акустического излучателя «ЛВП-2а», не более, мм 80x66x26
Масса генераторного блока, не более, кг 0,6
Масса вибровозбудителя «ЛВП-10», не более, кг 0,12
Масса акустического излучателя «ЛВП-2а», не более, кг 0,15
Время непрерывной работы Круглосуточно
Наработка до отказа, не менее, часов 6000
Срок службы, лет 7
Ресурс, не менее, часов 27000

Комплектация

Основной состав системы

Фото Наименование Количество Цена за ед., руб. Стоимость, руб.

Монтажный набор

Оснащение монтажа


Итоговая стоимость заказа составляет:
Стоимость указана с учётом НДС 20%

 0.00




Монтаж

Подключение преобразователей к генераторному блоку «ЛГШ 404»

Инструменты Порядок действий
Вам понадобится:
  • Кабель с обжимкой / бухта + вилка телефонная + кримпер для обжима разъемов 4P4C
  • Кримпер для съема изоляции
  • Клеммник винтовой KLS2-EDK 2-контактный
  • Отвертка
  1. Удалить верхний слой изоляции кабеля на расстоянии 5-7 мм от края при помощи кримпера для съема изоляции.
  2. Для установки телефонной вилки необходимо до упора вставить жилы кабеля в телефонную вилку и при помощи кримпера для обжима разъемов 4P4C обжать вилку.
  3. В разъем генераторного блока для подключения нагрузки подсоединить кабель со стороны телефонной вилки до упора (до щелчка).
Дополнительные действия для установки «ЛВП-10»:
  1. Для установки винтового клеммника KLS2-EDK необходимо вставить жилы кабеля в клеммник и закрутить винты, входящие в его состав.
  2. В разъем вибровозбудителя подключить кабель со стороны винтового клеммника KLS2-EDK.

Соединение двух и более Вибровозбудителей «ЛВП-10» между собой

Инструменты Порядок действий
Вам понадобится:
  • Бухта
  • Кримпер для съема изоляции
  • Вилка телефонная
  • Клемма обжимная трехпроводная
  • Кримпер для обжима разъемов 4P4C
  • Клеммник винтовой KLS2-EDK 2-контактный
  • Отвертка
  • Плоскогубцы
  1. В разъем генераторного блока для подключения нагрузки подключить кабель с установленной телефонной вилкой.
  2. На вторых концах каждого кабеля удалить верхний слой изоляции на расстоянии 5-7 мм от края.
  3. В обжимную трехпроводную клемму завести токопроводящие жилы кабеля одинакового цвета, идущие от двух преобразователей, и токопроводящую жилу от генераторного блока.
  4. Провести аналогичные действия при помощи второй обжимной трехпроводной клеммы для жил кабеля другого цвета.
  5. Сдавить обжимные клеммы с помощью плоскогубцев.
Дополнительные действия для установки «ЛВП-10»:
  1. В разъемы каждого вибровозбудителя «ЛВП-10» подключить кабель со стороны винтового клеммника KLS2-EDK.

Данные действия позволят подключить два преобразователя к генераторному блоку «ЛГШ-404». При необходимости соединения двух преобразователей между собой используется обжимная трехпроводная клемма, один контакт которой остается незадействованным.

Крепеж вибровозбудителя «ЛВП-10»

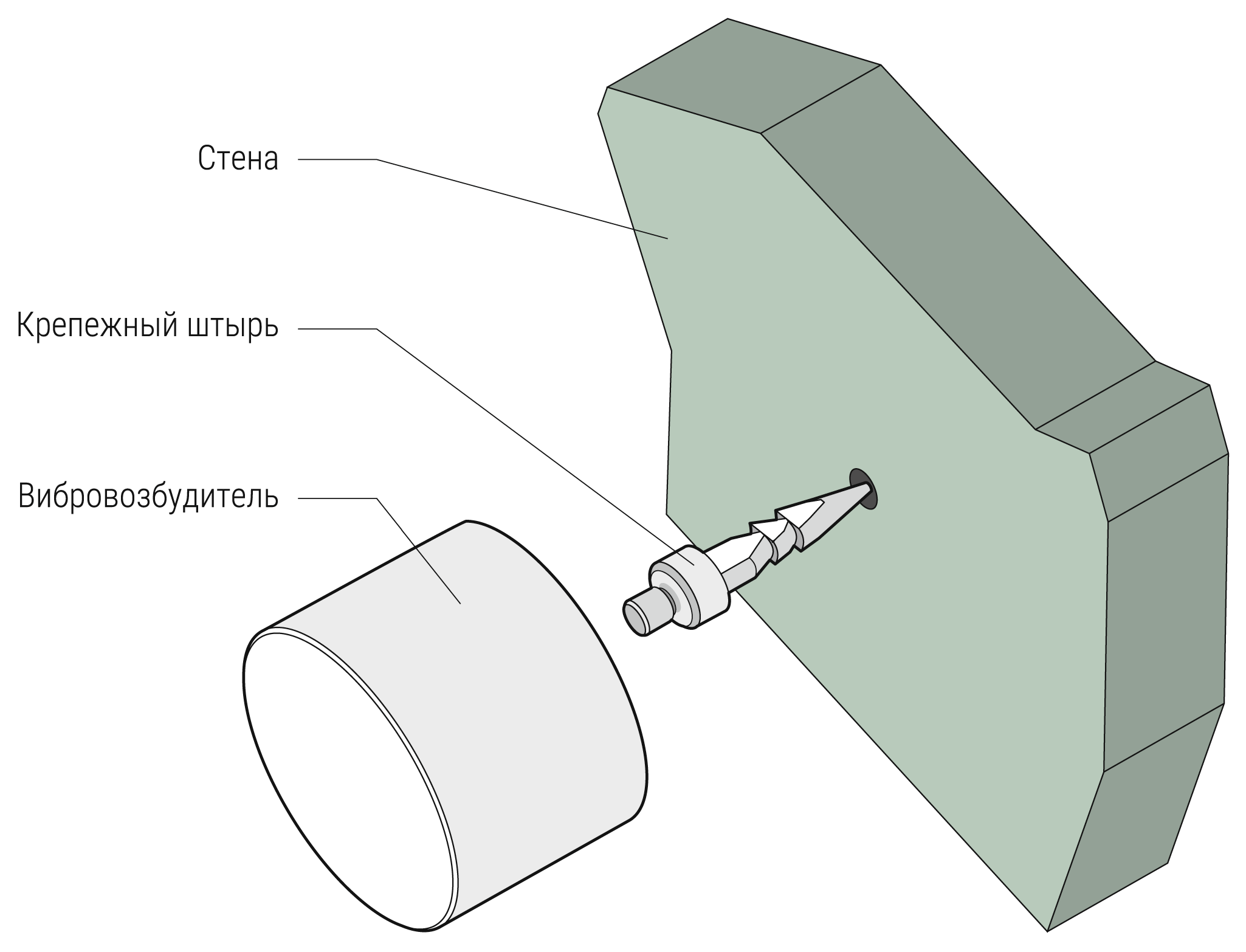

Для элементов строительных конструкций (стены, потолки, полы)
Схема крепления
Крепежный штырь с острым краем с одной стороны и резьбой с другой стороны. Радиус действия одного вибровозбудителя зависит от материала строительных конструкций и составляет ориентировочно 1,5 м.
Рекомендации по монтажу:
В строительной конструкции просверливается отверстие (диаметр сверла 5 мм) и заливается клей. На крепежный штырь накручивается гайка и забивается в отверстие молотком, после гайка снимается и на крепежный штырь устанавливается вибровозбудитель.

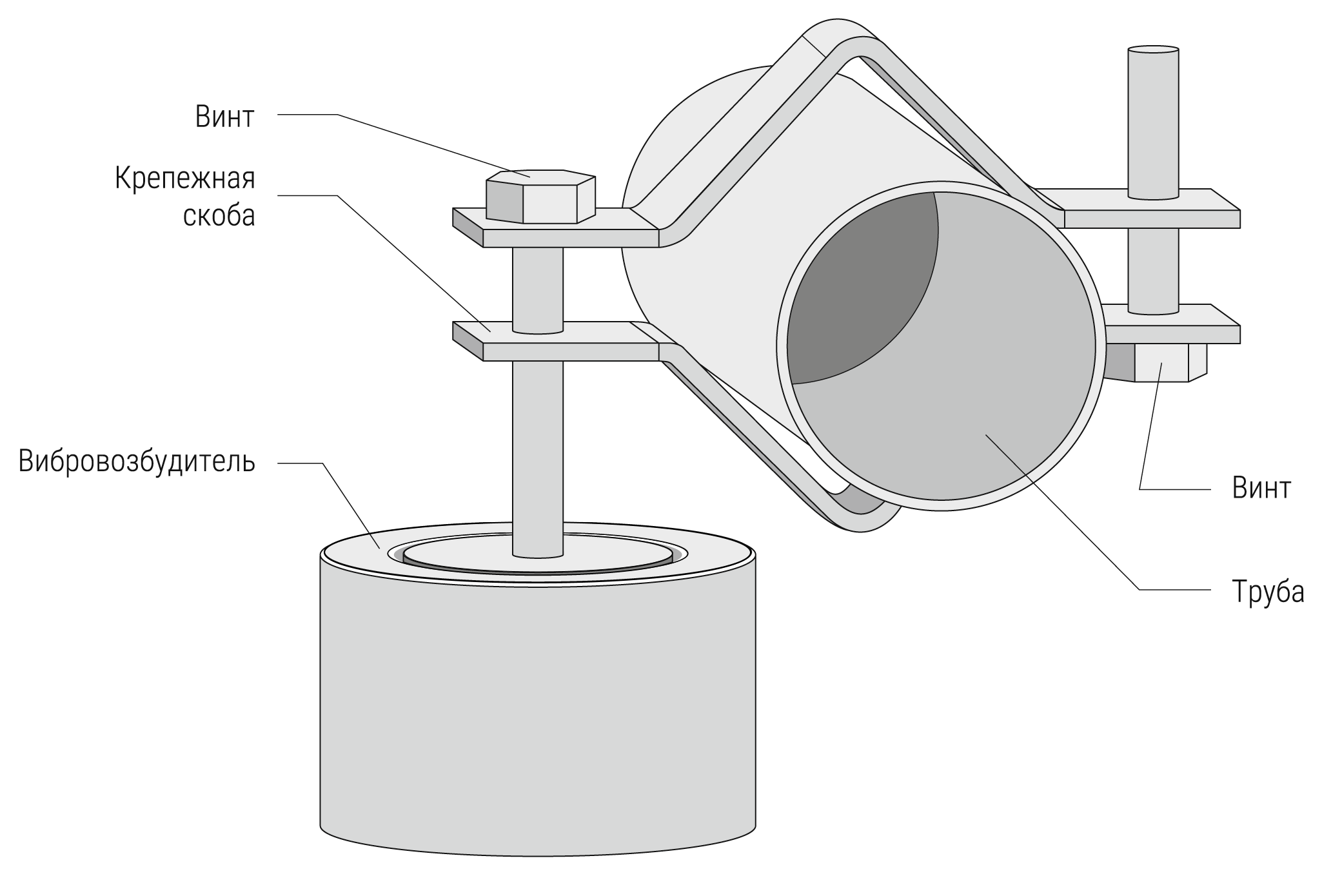

Для инженерных коммуникаций (трубных коммуникаций)
Выполнен в виде двух крепежных скоб (каждая скоба имеет два отверстия, одно из отверстий имеет резьбу) и соединительных винтов.
Рекомендации по монтажу:
Крепление выполняется на каждый независимый участок инженерно-технических коммуникаций (например, водопровод и т.д.).
Для стекол оконных блоков
Выполнен в виде специальной пластины и соединительного винта. Для каждой оконной секции требуется установка вибровозбудителя, радиус действия одного вибровозбудителя составляет ориентировочно 2 м.
Рекомендации по монтажу:
Установка пластины на стекло осуществляется с помощью двухкомпонентного клея (рекомендуется «POXIPOL»). Одна упаковка «POXIPOL» позволяет установить около 50 вибровозбудителей на оконные блоки.

Схемы подключения

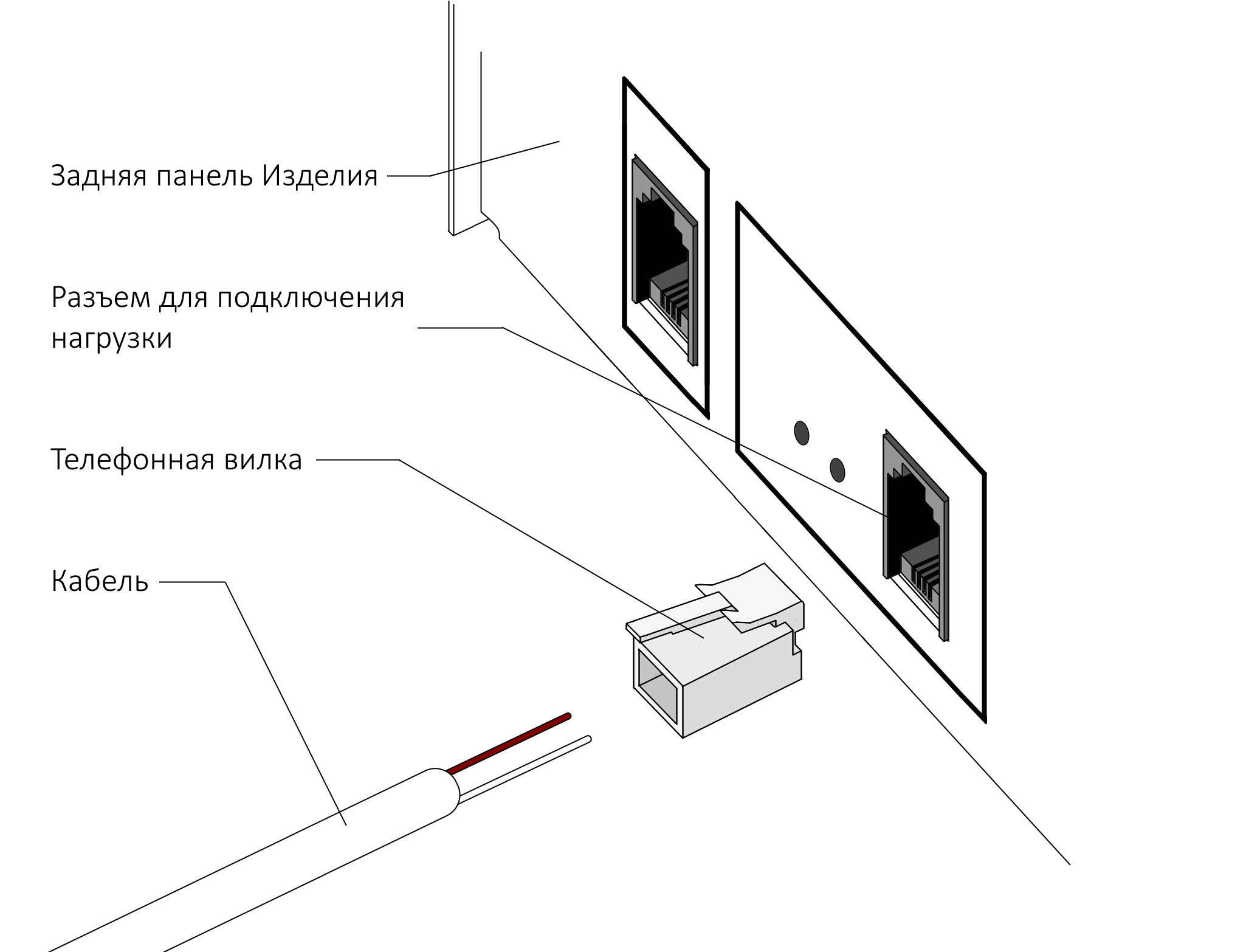

Подсоединение кабельной вилки

В телефонной вилке имеется 4 контакта для подключения жил проводов. При подключении провода используется два контакта: для подключения первой жилы провода используются контакты 1 или 2, для подключения второй жилы провода - контакты 3 или 4.

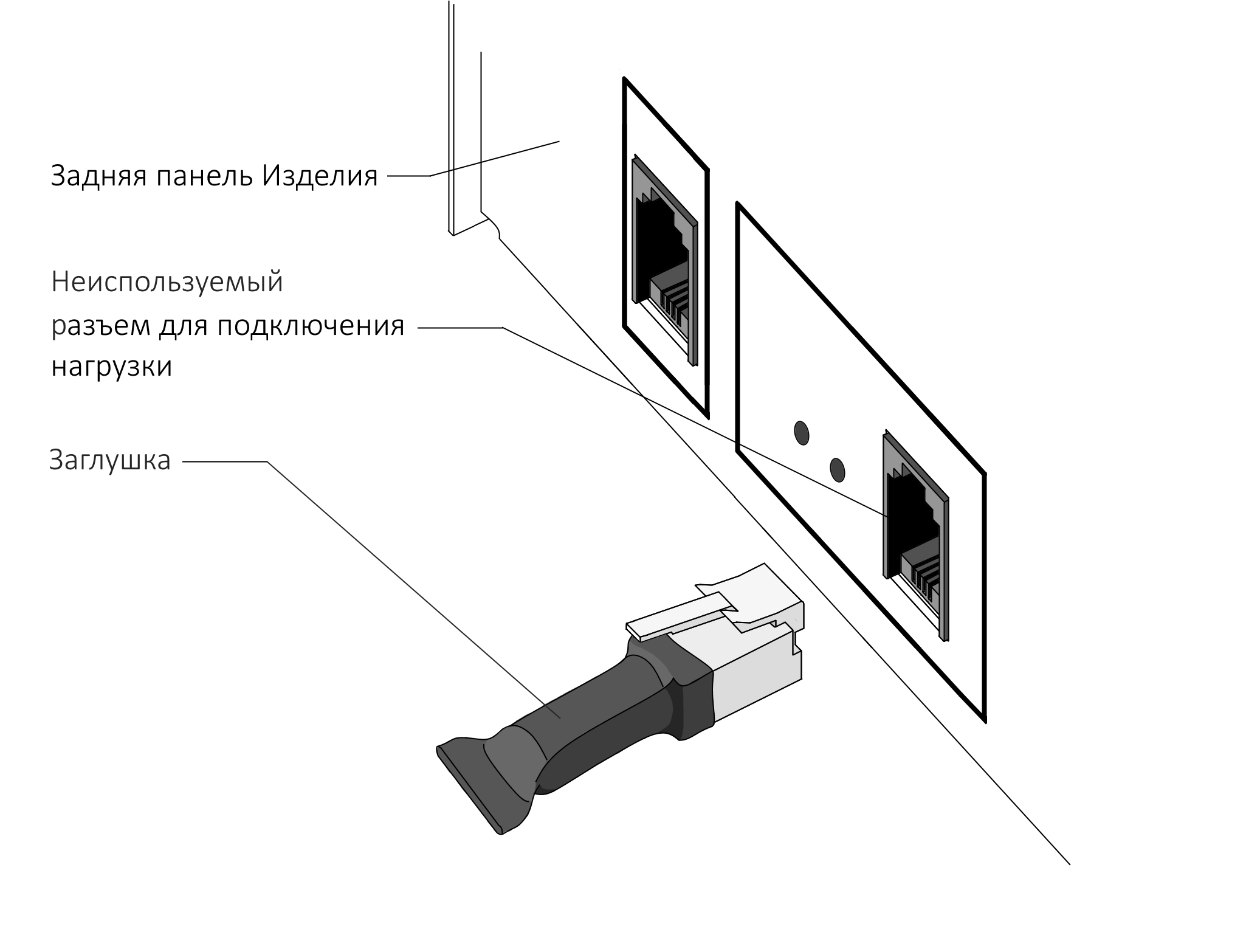

Заглушка для неиспользуемого разъема подключения нагрузки

В случае, когда один из разъемов генераторного блока остается без подключаемой нагрузки в виде преобразователей, необходимо обязательно подключить специально предназначенную заглушку, которая поставляется в комплекте с Изделием.

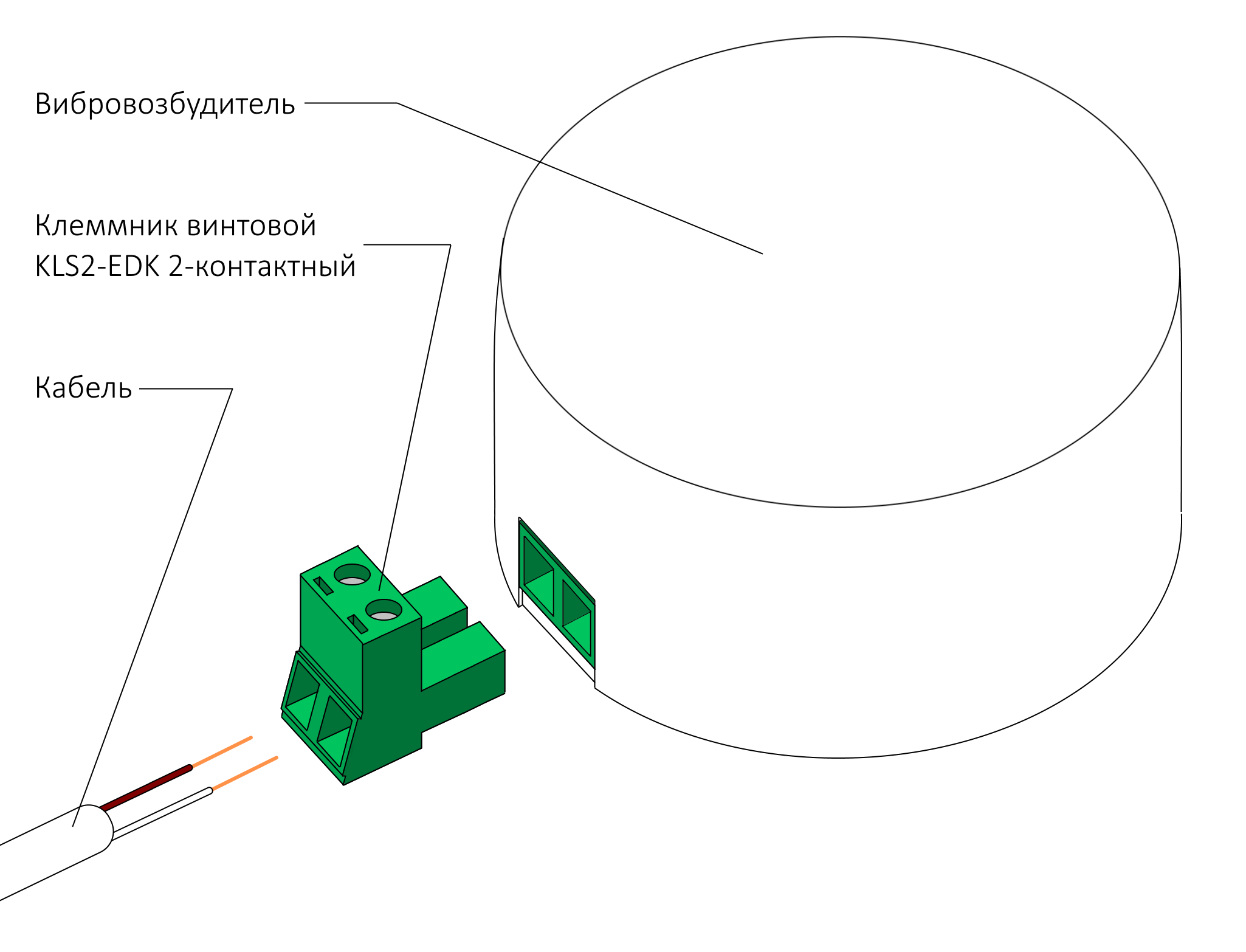

Подсоединение клеммы

Для установки винтового клеммника KLS2-EDK необходимо вставить жилы кабеля в клеммник и закрутить винты, входящие в его состав. Далее подключить клеммник к вибропреобразователю в соответствующий разъем.

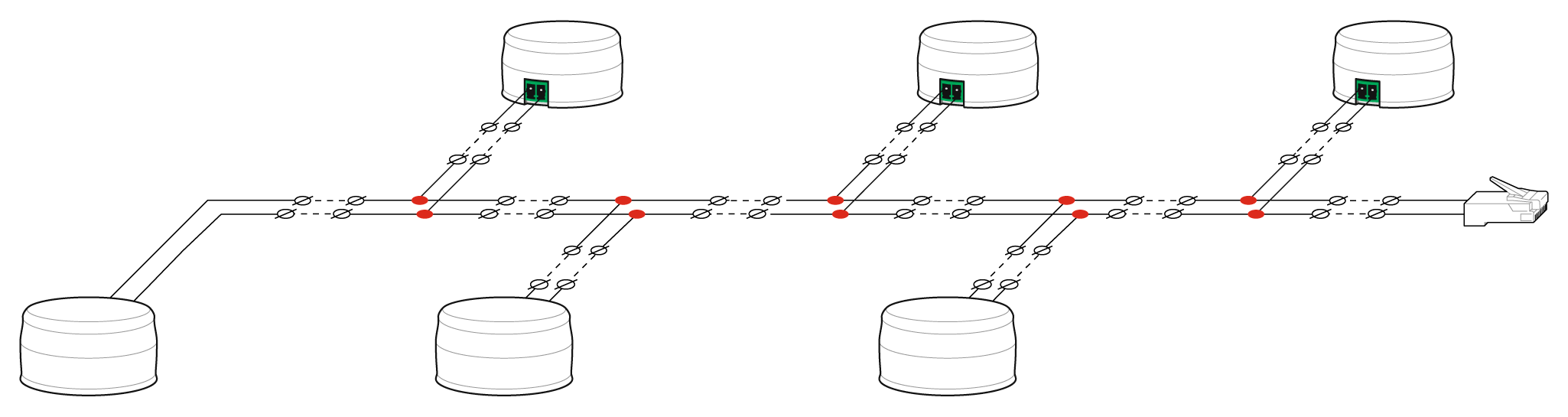

Монтаж электрической схемы

Электрическую схему удобно представить в виде параллельного соединения блоков – однотипных последовательных и/или последовательно-параллельных соединений преобразователей. Количество и места размещения преобразователей определяются для каждого конкретного помещения индивидуально.
Красными точками на схемах обозначаются места соединения элементов схемы с помощью обжимной трехпроводной клеммы.

Для подключения от 1 до 6 преобразователей на канал генератора следует воспользоваться схемой 1.

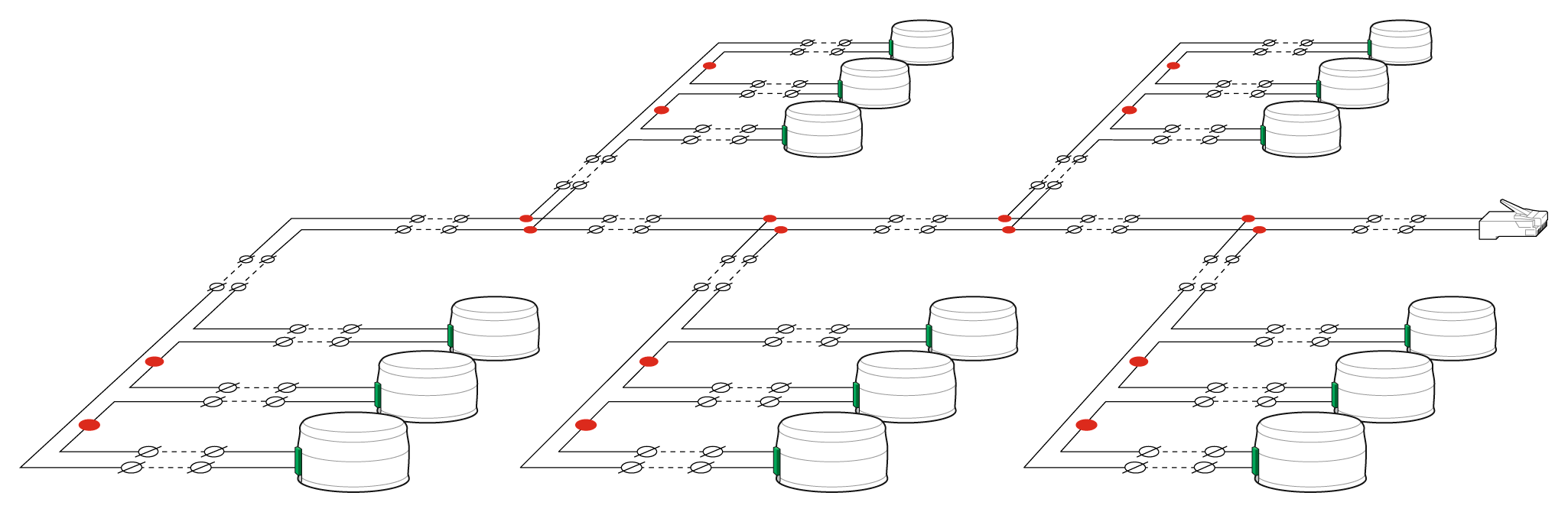

Схема 1 – До 6 преобразователей на выход

Для подключения 7 и более преобразователей на канал генератора следует воспользоваться схемами 2 - 4. При подключении нечетного количества преобразователей блоки модифицируются путем исключения лишних преобразователей. Возможно включение различных блоков в электрическую схему, однако рекомендуется использовать блоки с около равным количеством преобразователей.

Например,
  • Для подключения 7 преобразователей – воспользуйтесь двумя блоками схемы 2, исключив из одного блока один вибропреобразователь.
  • Другой вариант для подключения 7 преобразователей – воспользуйтесь одним блоком из схемы 2 и одним блоком из схемы 4.
  • Для подключения 10 преобразователей – воспользуйтесь одним блоком из схемы 2 и одним блоком из схемы 3.

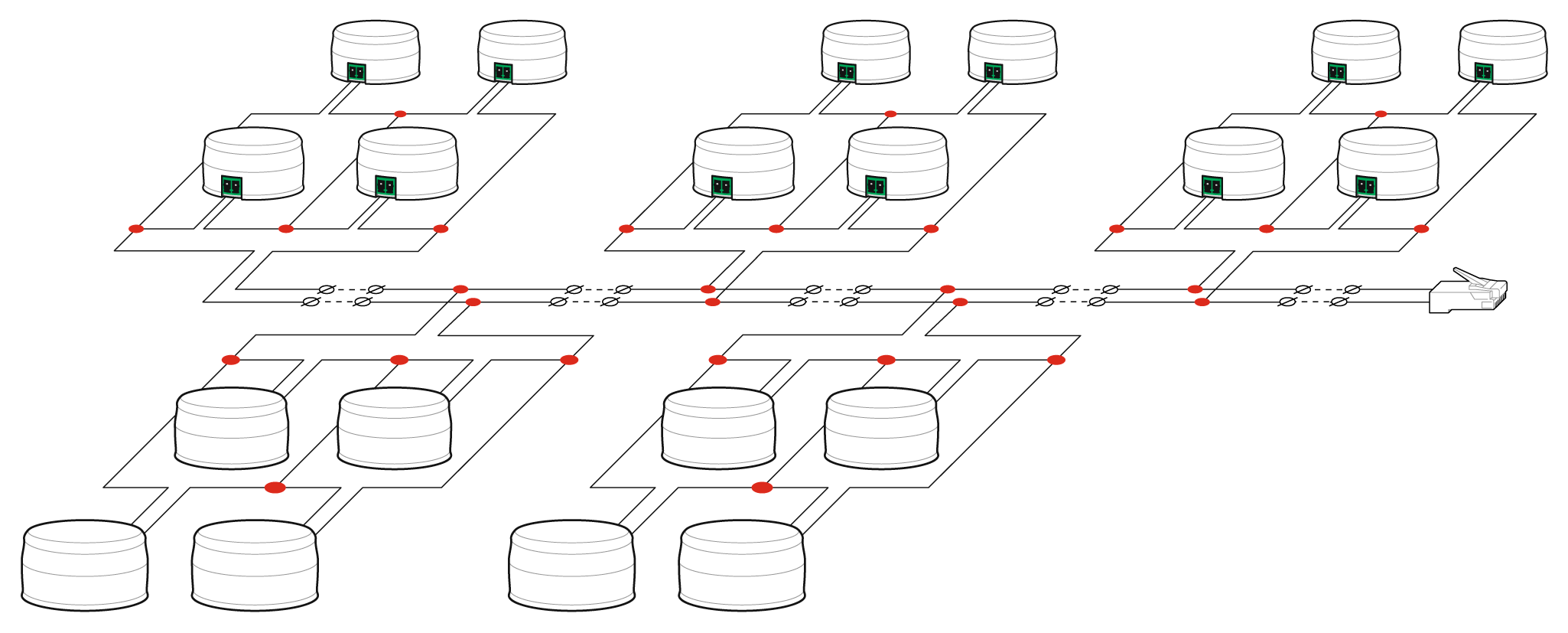

Схема 2 – До 20 преобразователей на выход (по 4 преобразователя в одном блоке)

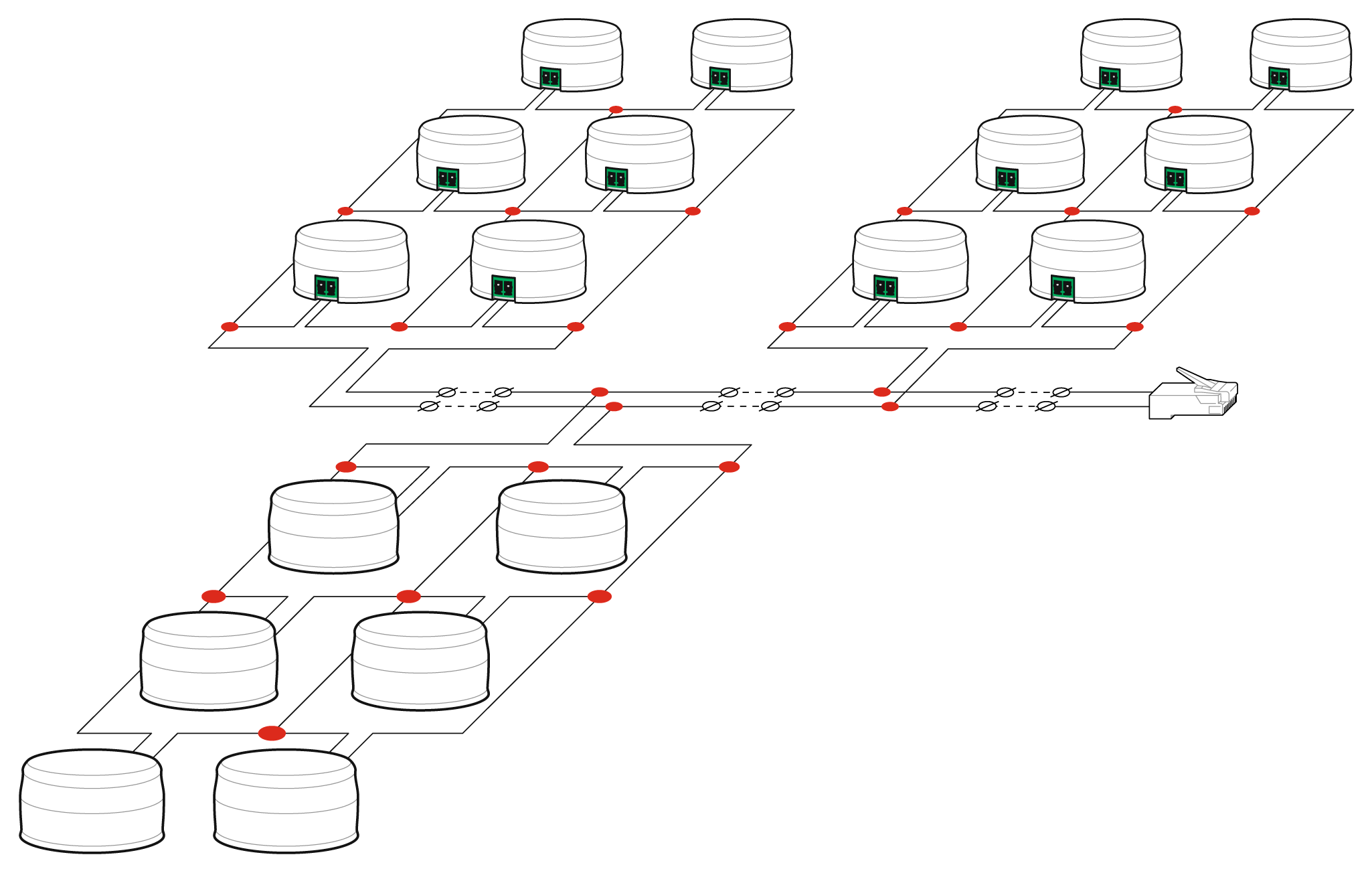

Схема 3 – До 18 преобразователей на выход (по 6 преобразователей в одном блоке)

Схема 4 – До 15 преобразователей на выход (по 3 преобразователя в одном блоке)

Сертификаты

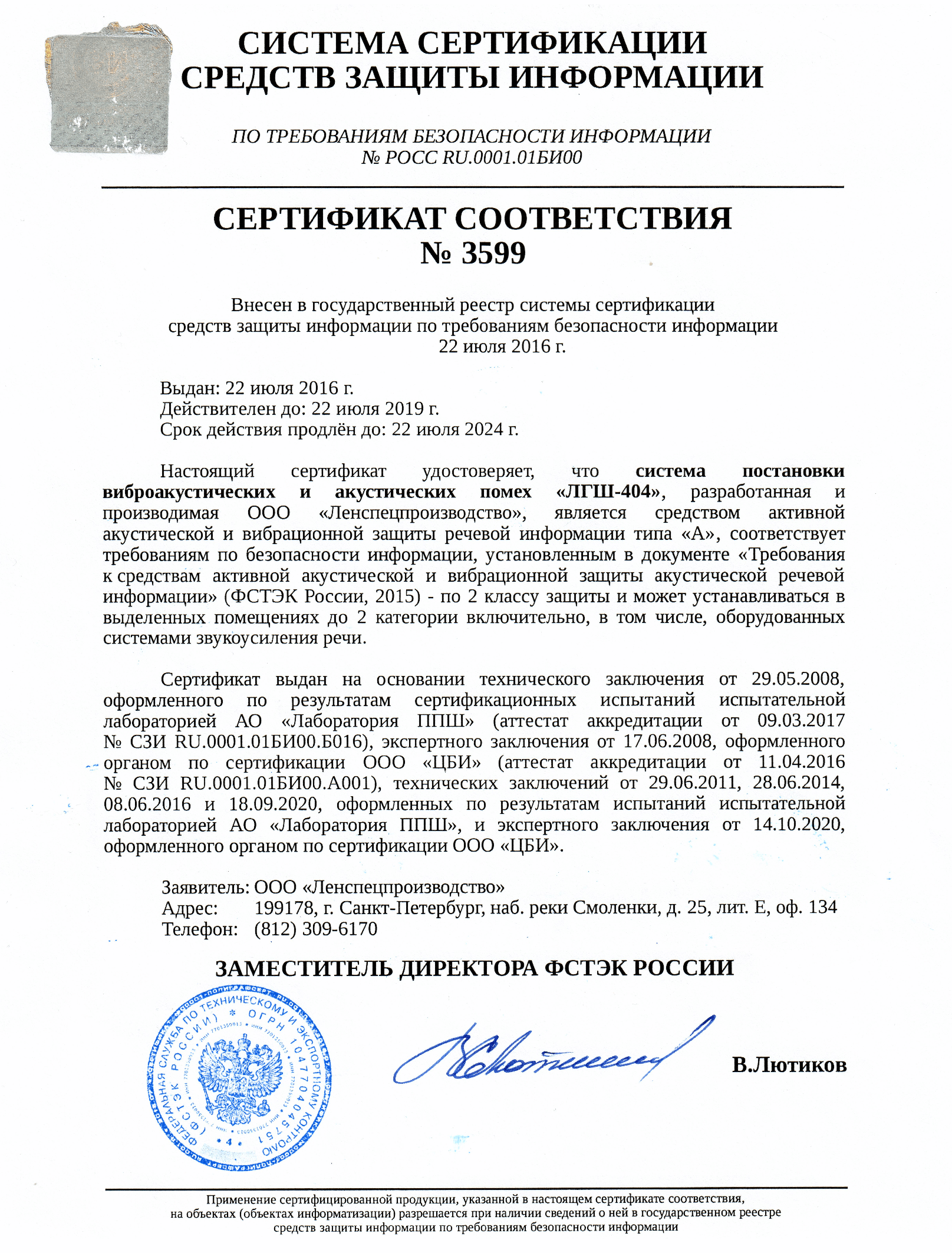

Сертификат ФСТЭК

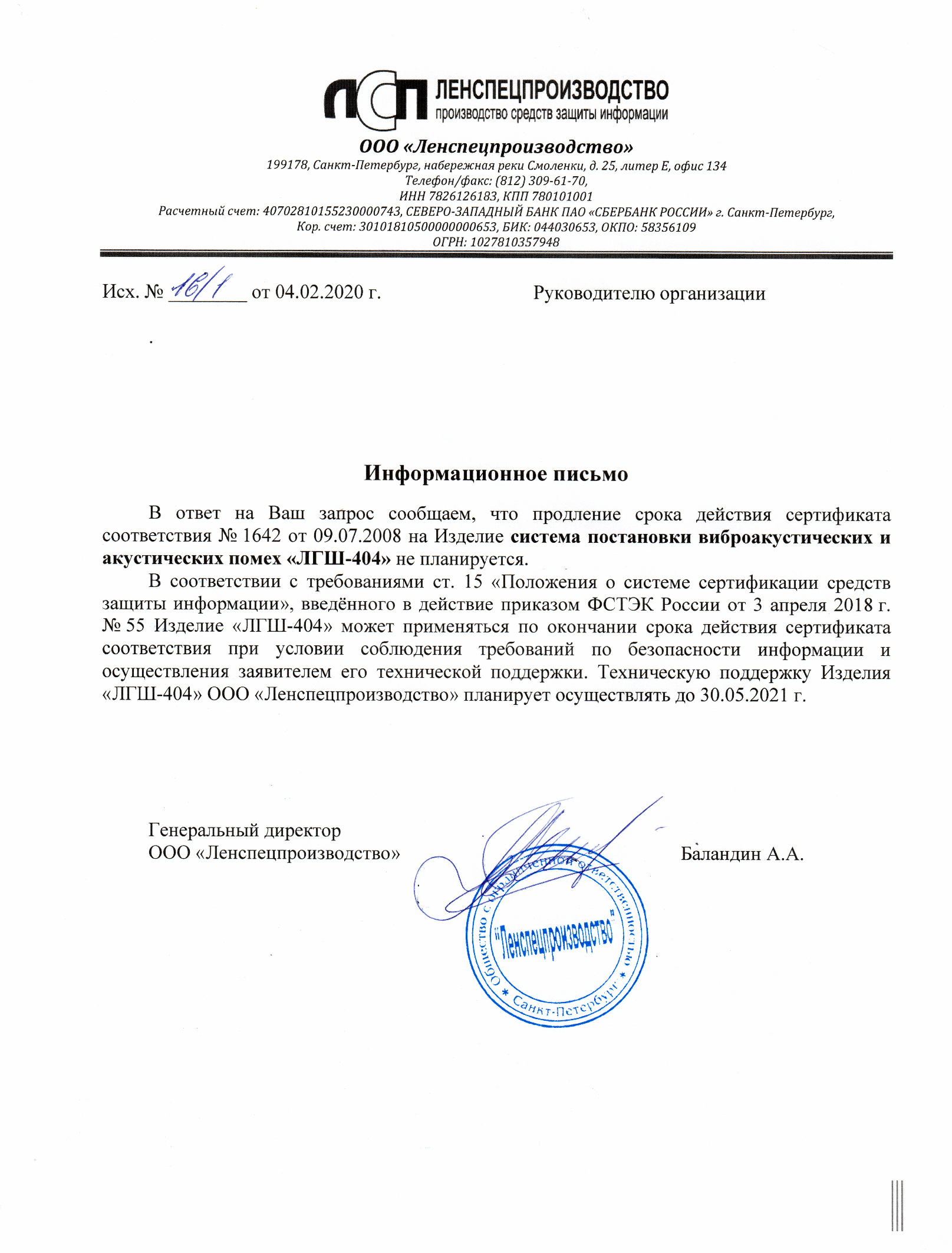

Письмо о тех.поддержке

Документы

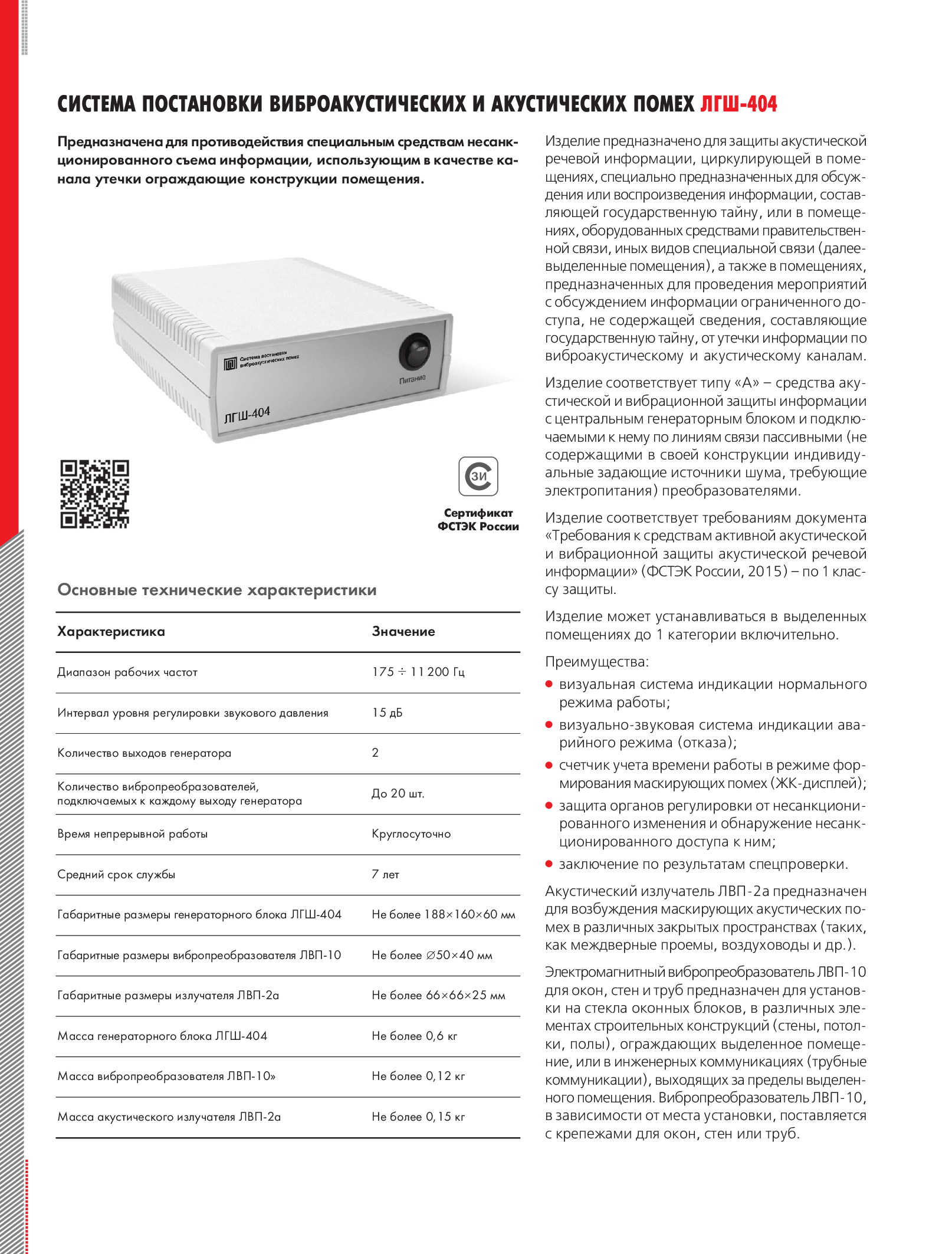

Брошюра ЛГШ-404
Каталог

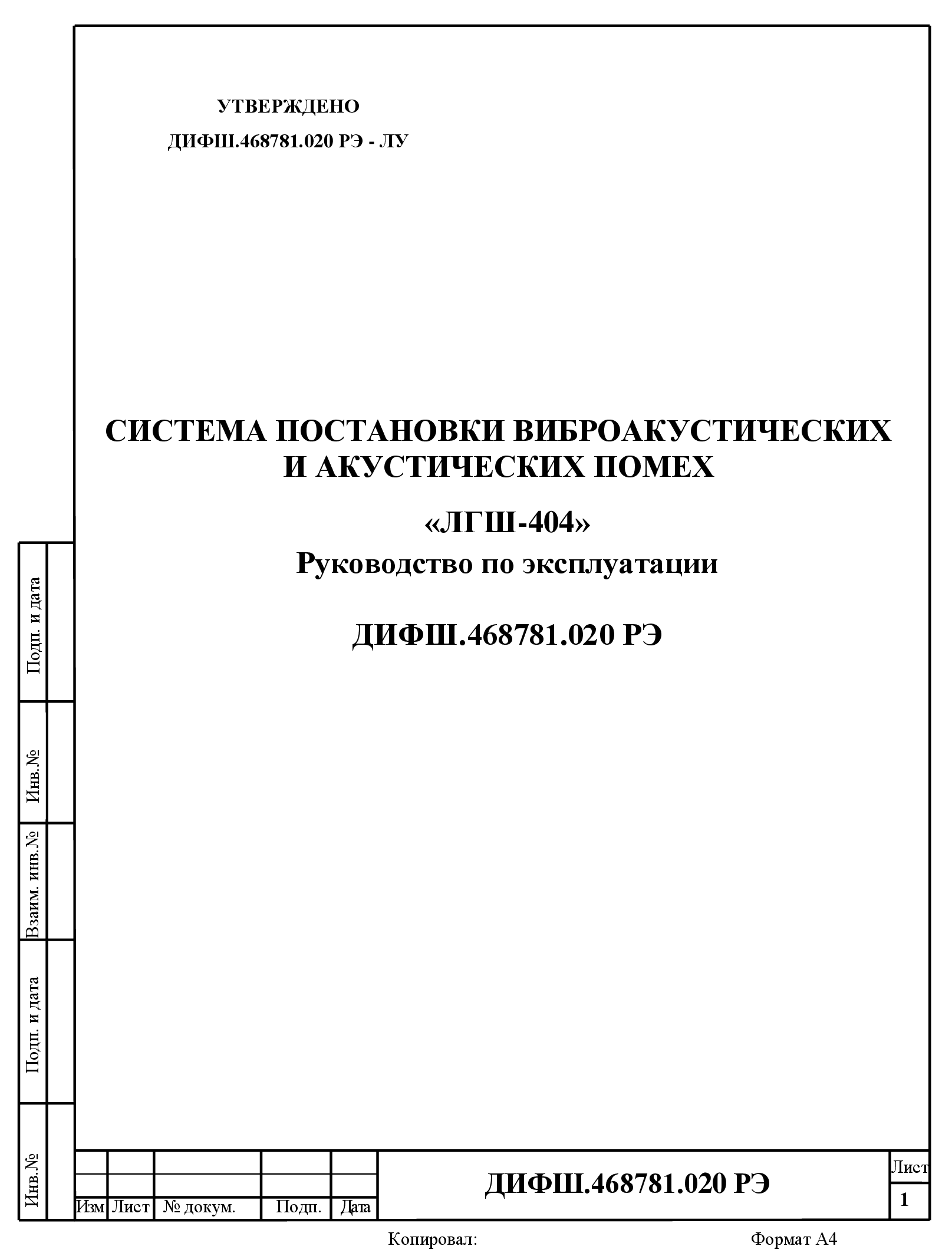

Руководство к «ЛГШ-404»

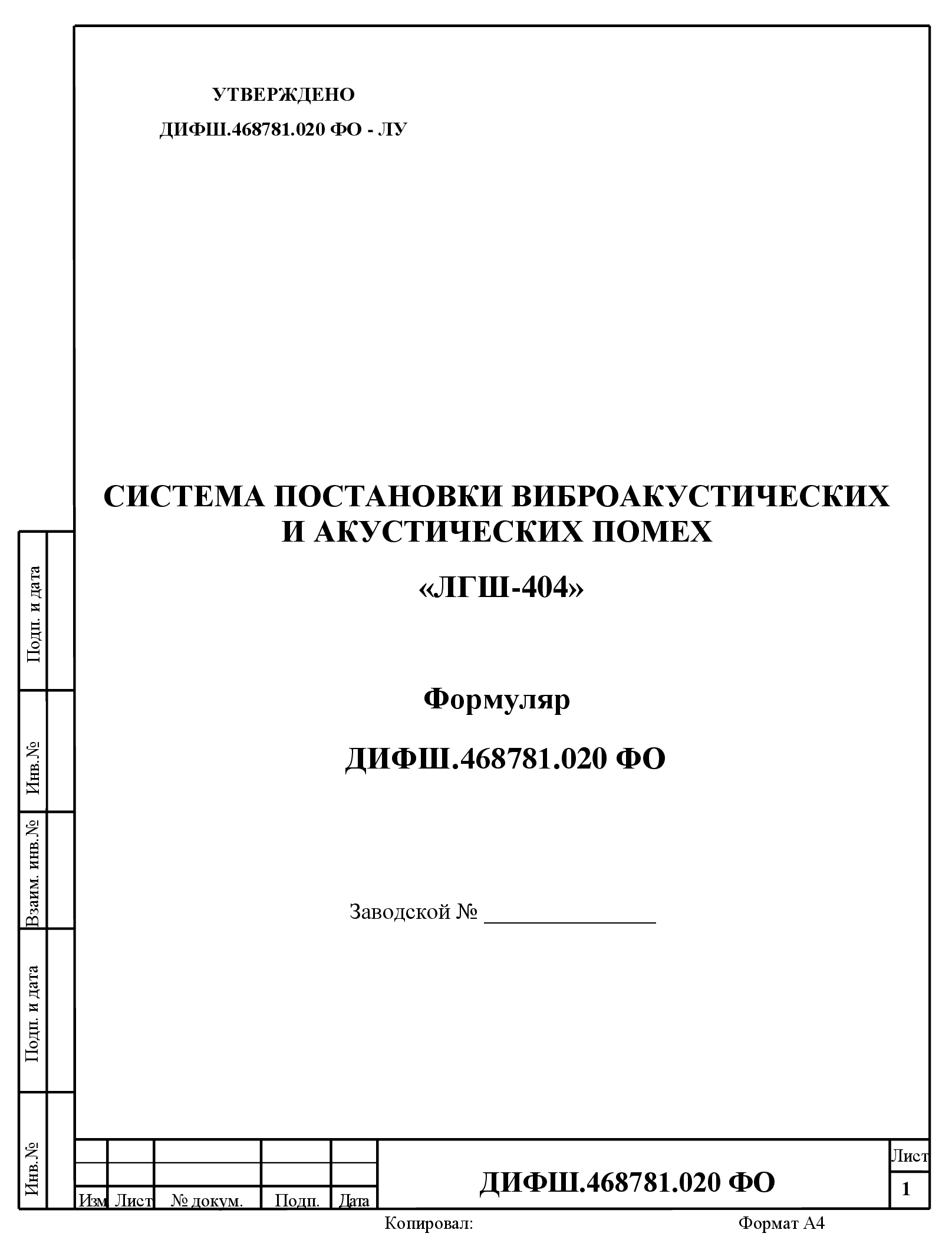

Формуляр к «ЛГШ-404»
